一、紙張吸水率測定儀型號含義及生產依據
紙張吸水率測定儀根據QB/T1662《克列姆吸收性測定儀》所規定的各項技術參數和技術要求設計制造的。
型號含義：
Z XK - 200
最大吸水高度（㎜）
吸水率
紙張?jiān)囼?yàn)機
二、紙張吸水率測定儀用途及適用范圍
紙張吸水率測定儀適用于未施膠的紙和紙板毛細吸液高度的測定。（紙張吸水率測定儀不適用于10min內毛細吸液高度小于5mm的紙和紙板）
三、紙張吸水率測定儀主要技術參數
1．測量范圍： 5~200mm
2．試樣尺寸： 250×15mm
3．刻尺分度值： 1mm
4．同時測定試樣數量： 10條
5．刻尺數量： 5個
四、紙張吸水率測定儀儀器結構

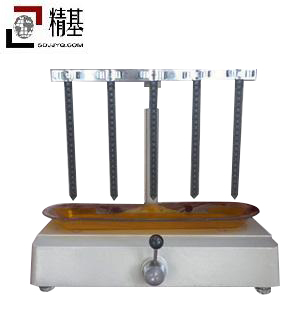

紙張吸水率測定儀由底座、支柱、橫梁、橫板、刻尺、手柄及水槽組成（見圖1）轉動手柄起動偏心機構使橫梁帶動橫板及刻尺平穩上升或下降。
五、紙張吸水率測定儀操作步驟
1．轉動偏心手柄使刻尺降到最低位置。
2．在水槽中注入適量水，使所有刻尺的零點接觸水面，通過調節支足來實現。
3．轉動手柄將刻尺升到最高位置。
4．平放試樣，在距試樣一端205㎜處劃一條與長度方向垂直的直線，然后將
10條試樣夾在橫板上刻尺的兩側，所劃橫線應與刻尺200㎜刻線對齊。
5．轉動偏心手柄使刻尺降至最低位置，此時各刻尺零點剛好接觸水面，而試樣則深入水中5㎜這時按動秒表計時，從而測定出試樣毛細吸液的一定高度所需時間或一定時間內試樣毛細吸液的高度值。一般采用10min±3s內的吸液高度，用s/㎜或㎜/s表示。
6．在讀取數字時準確至1㎜。如吸液潤濕線傾斜或彎曲，應按平均高度讀取結果。
7．深入液體中的試樣長度，可按產品標準或其它要求適當延長，但要在試驗報告中注明。
六、紙張吸水率測定儀儀器的檢驗
1．刻尺應與橫板處于垂直位置。
2．五條刻尺的零點應位于同一水平線上。
3． 偏心輪升、降機構應靈活，操作輕松。
4．試樣夾子應保持牢固地夾緊試樣。
七、紙張吸水率測定儀保養
1． 保持紙張吸水率測定儀清潔，測試結束后應擦凈加罩。
2． 軸、套之間、定位鍵與槽之間定期注入潤滑油。
裝 箱 單
出廠編號：
產品型號：ZXK-200型
產品名稱：紙張吸水率測定儀
|
序號 |
名 稱 |
單位 |
數量 |
備 注 |
|
1 |
儀 器 |
臺 |
1 |
|
|
2 |
說 明 書 |
份 |
1 |
|
|
3 |
合 格 證 |
份 |
1 |
|
|
4 |
水 盤 |
個 |
1 |
|
|
5 |
|
|
|
|
|
6 |
|
|
|
|
裝箱員：
性 能 檢 驗
|
序號 |
檢驗項目 |
技術指標 |
檢驗結果 |
|
1 |
刻尺滿量程誤差 |
200±0.5mm |
|
|
2 |
每條刻線均應與橫板垂直 |
垂直度小于20 |
|
|
3 |
每條刻尺下端,在主機處于水平狀態時,應處同一水平線上 |
小于0.5mm |
|
|
4 |
儀器升降機構 |
升降靈活可靠 |
|
|
5 |
外觀質量檢查 |
|
|
本產品經檢驗合格，各項指標均符合國家標準，準予出廠特發此合格證。
檢驗員：
科 長：
年 月
產品合格證
CHANPINHEGEZHENG
產品名稱： 紙張吸水率測定儀
型 號： ZXK-200
出廠編號：
|
序號 |
項目 |
標準 |
實測 |
|
1 |
刻尺滿量程誤差 |
200±0.5mm |
合格 |
本產品經檢驗合格，準予出廠。
檢驗章：
單位名稱：濟南精基試驗儀器有限公司
