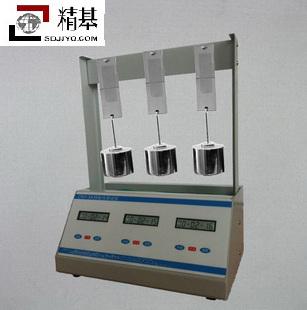

CNY-3持粘性測試儀

持粘性測試儀儀器別名：膠帶保持力試驗機,持粘性測試儀,持粘力測試儀,持粘測試儀,持粘性試驗儀,持粘性試驗機,粘性試驗儀,膠帶持粘力測定儀,持粘儀,持粘試驗機,持粘測定儀,持粘性測定儀,持粘力檢測儀,膠帶持粘力,粘力試驗機
持粘性測試儀執(zhí)行標準：GB/T 4851

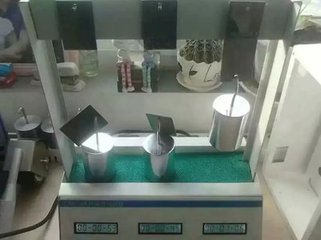

持粘性測試儀功能用途：持粘性測試儀是把貼有試樣的試驗板垂直吊掛在試驗架上，下端懸掛規(guī)定重量的砝碼，用一定時間后試樣粘脫的位移量，或試樣完全脫離的時間來表征膠粘帶抵抗拉脫的能力。本設備采用單片機計時，LCD液晶顯示試驗時間。適用于壓敏膠粘帶等產品進行持粘性測試試驗。
持粘性測試儀技術指標：
1.標準壓輥:2000g±50 g
2.砝碼:1000±10g（含加載板重量）
3.試驗板:60（L）㎜×40（B）㎜×1.5（D）mm
4.計時范圍:0～100h
5.工位數(shù):3件

持粘性測試儀配置：主機一臺、砝碼3件、實驗板3對、電源線一根、壓輥一個

備注：其他相關產品還有..六工位持粘性測試儀.初粘性測試儀.電子剝離試驗機.拉力試驗機...

有意者可以電話咨詢產品詳細介紹：0531-88271101   QQ：15269193172
